劉寶松,王新亭,程永茂,董樹杰
(濟南鋼鐵集團總公司，山東 濟南 250101)

     【關鍵詞】中厚板軋機,油膜軸承,潤滑系統,PLC
     【論文摘要】針對原設計中存在的油壓不穩、油溫難以精確控制以及散熱能力不足，油中水分、氣泡及雜質含量大的問題，對3500mm中厚板軋機油膜軸承潤滑系統進行了改造。采取用一備一的方式設置2臺油箱、油泵，由PLC系統自動檢測控制油溫、流量及油壓，設置冷卻器、過濾器等，提高了潤滑油壓力、溫度、流量的控制精度和油品的清潔度。應用表明，油膜軸承運行良好、穩定。
     1 概  述
     濟南鋼鐵集團總公司中厚板廠(簡稱濟鋼中厚板廠)3500mm四輥精軋機軋制力為68.8MN，其支承輥軸承采用油膜軸承型式，該油膜軸承需1套潤滑油系統維持運行。原油膜軸承潤滑系統按常規設計，存在以下缺陷：
    （1）采用1臺20m3油箱，存在散熱、消除氣泡、分離水分、濾出雜質等能力不足，容易造成油溫過高和油中水分、氣泡、雜質含量大的問題，從而影響油膜軸承的正常運轉，降低其使用壽命。
    （2）采用2臺螺桿泵供油，系統設置安全閥，供油口采用金屬網過濾和板式冷卻器冷卻，系統回油口采用磁過濾器過濾。對潤滑油的壓力、溫度、流量的控制范圍較寬，不能滿足油膜軸承的運行要求。
    2 改造方案
    根據軋機油膜軸承的要求，針對其潤滑系統存在的問題，進行了改造，見圖1?！　—?/p>

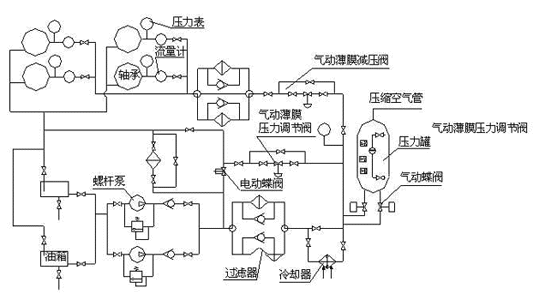

圖1 改造后的油膜軸承潤滑系統
